- La bomba debe ensamblarse horizontalmente sobre una base y asegurarse con pernos de anclaje.
- Instale la bomba lo más cerca posible de la fuente de succión y lo más bajo posible. La succión debe estar inundada. Cuando se use un codo, válvula, etc., la succión debe tener una tubería recta de al menos cinco (5) veces el diámetro de la tubería.
- La tubería de succión no debe ser más pequeña que el tamaño de succión de la bomba y preferiblemente un tamaño más grande que la succión de la bomba. El recipiente de suministro de líquido no debe tener un tamaño de tubería más pequeño que la succión de la bomba y luego aumentar al tamaño de succión de la bomba.
- Las tuberías y las válvulas deben tener un soporte independiente. No permita que la bomba soporte el peso de la tubería.
- Toda la tubería de succión debe ser lo más directa y corta posible con la menor flexión posible. La flexión excesiva y la longitud de succión de la bomba darán lugar a la distorsión del flujo y la cavitación de la bomba.
- El NPSH disponible debe exceder el 120% del NPSH requerido por la bomba. Comuníquese con un distribuidor de March para conocer los requisitos de la bomba.
- La velocidad de succión no debe exceder los 6.5 pies por segundo. Los líquidos viscosos y calientes tendrán un efecto sobre la velocidad.
- Si se necesitan reductores o aumentadores, se debe tener cuidado en cuanto a la instalación adecuada para no atrapar aire.
- Use un manómetro de vacío en la línea de succión y debe estar lo más cerca posible de la succión de la bomba. Esto es para monitorear el rendimiento de la bomba mientras está en funcionamiento.
- Se pueden instalar válvulas de bola en el lado de succión para permitir el mantenimiento y el servicio. NUNCA use la válvula para limitar el flujo hacia la bomba.

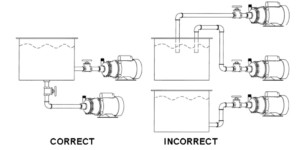

- No se recomienda la succión negativa o la altura de succión y no debe usarse. Vea la ilustración a continuación:
- Presión de succión: los sistemas que utilizan alta presión de succión donde se usa una bomba para aumentar la presión del sistema son motivo de preocupación. Asegúrese de que las presiones no excedan las del diseño de la bomba; de lo contrario, podrían producirse daños graves y posibles lesiones al operador.
- Si revisa el sistema en busca de fugas con aire, no exceda los 20 PSI si se conectan bombas de plástico.
DESCARGA
- El tamaño de todas las tuberías de descarga debe determinarse por la velocidad del flujo, que no debe exceder los 15 pies por segundo.
- Debe instalarse una válvula reguladora para controlar el flujo y la presión. Precaución: ubicación de las válvulas de retención en tuberías de descarga largas, descarga estática alta de 50 pies o más y dos o más bombas utilizadas en la misma tubería común.
- Instale un manómetro de presión de descarga para monitorear el desempeño durante la operación.
- Conecte la alimentación eléctrica al motor de acuerdo con las instrucciones de la placa de identificación del fabricante del motor.
OPERACIÓN
- Verifique que la bomba gire correctamente permitiendo que el líquido entre en la bomba y encendiendo y apagando el motor rápidamente. Si el motor no gira correctamente, se deben cambiar los cables para que se ajusten a la placa de identificación del fabricante del motor. La rotación incorrecta reduce la capacidad.
PRECAUCIÓN
- No haga funcionar la bomba sin líquido. Asegúrese de que haya líquido en la bomba. Si la bomba funciona en seco, se producirá un calor excesivo que dañará las piezas internas y podría provocar lesiones al operador.
- Abra completamente la válvula de succión.
- Abra ligeramente la válvula de descarga (grieta).
- Observe todas las conexiones en busca de fugas. Si se producen fugas, cierre todas las válvulas y repare todas las fugas antes de continuar con la operación.
- Arranque el motor.
- Abra la válvula de descarga gradualmente hasta alcanzar el flujo y presión deseados.
PRECAUCIÓN
SI LA VÁLVULA DE DESCARGA ESTÁ TOTALMENTE ABIERTA EN EL ARRANQUE, PODRÍA OCURRIR UN DESACOPLAMIENTO O PUEDE OCURRIR UNA SOBRECARGA DEL MOTOR
- Hacer funcionar la bomba durante períodos de tiempo excesivos con el apagado (válvula de descarga completamente cerrada) o en condiciones cercanas al apagado podría hacer que la temperatura del líquido aumente, lo que podría ocasionar la falla de las piezas internas y la falla de la bomba.
- Los caudales deben ser controlados únicamente por la válvula de descarga, nunca por la válvula de succión.
- La operación eléctrica también es crítica. El voltaje alto o bajo podría afectar el rendimiento de la bomba. Precaución: no opere el motor con voltajes variados sin consultar primero a un distribuidor de March.
POSICIONES DE INSTALACIÓN DE LA BOMBA
Antes de poner en marcha, asegúrese de que todas las bombas centrífugas estén cebadas, ya que tienen capacidades de succión limitadas.
Las bombas deben estar sobre una superficie plana y estable o sobre soportes que sean adecuados para evitar el movimiento de la bomba y el motor cuando están en funcionamiento. Se recomienda montar el motor sobre una superficie de amortiguación/aislamiento para reducir el ruido y la vibración causados por los componentes móviles durante el funcionamiento.
Siempre asegúrese de que el puerto de salida esté más alto que el puerto de entrada. Esto permite un camino para que escape el aire. Si la salida no está más alta que el aire, se puede acumular y causar problemas dentro del sistema. Consulte las imágenes para ver ejemplos de configuración correcta e incorrecta.
MONTAJE HORIZONTAL
La bomba nunca debe montarse verticalmente con el cabezal de la bomba en el punto más bajo. Esto creará una bolsa de aire dentro de la cámara de la bomba y puede causar problemas.
MONTAJE VERTICAL
Para obtener asistencia con la aplicación, comuníquese con bombas March.
